آداپتور پاور سوئیچینگ، که به آن منبع تغذیه سوئیچینگ یا آداپتور AC/DC نیز گفته میشود، دستگاهی الکترونیکی است که برق را با بازده بالا تبدیل می‌کند. این دستگاه با سوئیچ کردن ولتاژ ورودی به صورت سریع و با فرکانس بالا کار می‌کند، که این امر امکان تبدیل انرژی با حداقل اتلاف را فراهم می‌آورد. اجزای اصلی آن شامل یکسوساز، فیلتر، ترانزیستور سوئیچینگ، ترانسفورماتور و رگولاتور ولتاژ است.ین آداپتورها در دستگاه‌های الکترونیکی مختلف مانند لپ‌تاپ‌ها، تلفن‌های همراه، و دوربین‌های ویدئویی برای تامین انرژی مورد نیاز آن‌ها استفاده میشوند. به دلیل بازده بالای آن‌ها و قابلیت کوچک‌سازی، به گزینه استاندارد برای الکترونیک مدرن تبدیل شده‌اند.
پاور سوئیچینگ با استفاده از یک مدار الکترونیکی که ولتاژ ورودی را با فرکانس بالا سوئیچ می‌کند، کار می‌کند. این فرآیند سوئیچینگ به تبدیل کارآمد برق کمک می‌کند و نیاز به صرف انرژی برای تنظیم ولتاژ را از بین می‌برد. در طراحی پاور سوئیچینگ، ولتاژ ورودی کاهش نمی‌یابد؛ بلکه در ورودی یکسو و فیلتر میشود. سپس ولتاژ از طریق چاپر عبور می‌کند که آن را به یک قطار پالس با فرکانس بالا تبدیل می‌کند. قبل از رسیدن ولتاژ به خروجی، دوباره فیلتر و یکسو میشود.
مراحل نصب آداپتور پاورسوئیچینگ
- از قطع بودن جریان برق مطمعن شوید .
- فاز ،نول و ارت را به محل مشخص شده روی دستگاه متصل کنید .
- به دو خروجی دیگر که معمولا با V+ و V- نشان داده میشوند مصرف کننده ۱۲ ولت خود را متصل کنید .
- جریان برق را وصل کنید و از درستی ان اطمینان حاصل فرمایید.
این دستگاه ها بدون نیاز به ارت هم کار میکنند اما به دلیل فلزی بودن بدنه دستگاه و بالا بودن خطر برق گرفتگی حتما ارت را متصل کنید .
سوالات متداول
- آیا پاور سوییچینگ مصرف برق دارد ؟ بله، پاور سوئیچینگ برای کارکرد خود به مصرف برق نیاز دارد. با این حال، آن‌ها برای کارایی بالا طراحی شده‌اند و به طور مداوم بین حالت‌های کم مصرف، کاملاً روشن و کاملاً خاموش سوئیچ میکنند و زمان بسیار کمی را در انتقالات با تلفات انرژی بالا صرف میکنند، که این امر باعث کاهش اتلاف انرژی میشود. در نتیجه، آن‌ها به طور معمول دارای بازده بالایی هستند، حدود ۸۵٪ یا بیشتر است .
- استفاده از پاورسوئیچینگ چه مزایایی دارد؟
- بازدهی بالا: کاهش اتلاف انرژی به عنوان گرما، باعث میشود که پاور سوئیچینگ‌ها معمولاً دارای بازدهی بین ۸۵٪ تا ۹۵٪ باشند.اندازه کوچک و وزن سبک: به دلیل عملکرد با فرکانس بالا، از قطعات کوچکتر استفاده میشود، که منجر به پاور سوئیچینگ‌های کوچکتر و سبک‌تر می‌گردد.
- محدوده ولتاژ ورودی گسترده: این امکان را فراهم می‌آورد تا در شرایط مختلف ولتاژ برق، دستگاه به خوبی کار کند.
- ولتاژ خروجی تنظیم شده: حفظ ثبات ولتاژ خروجی حتی در صورت تغییرات ولتاژ ورودی

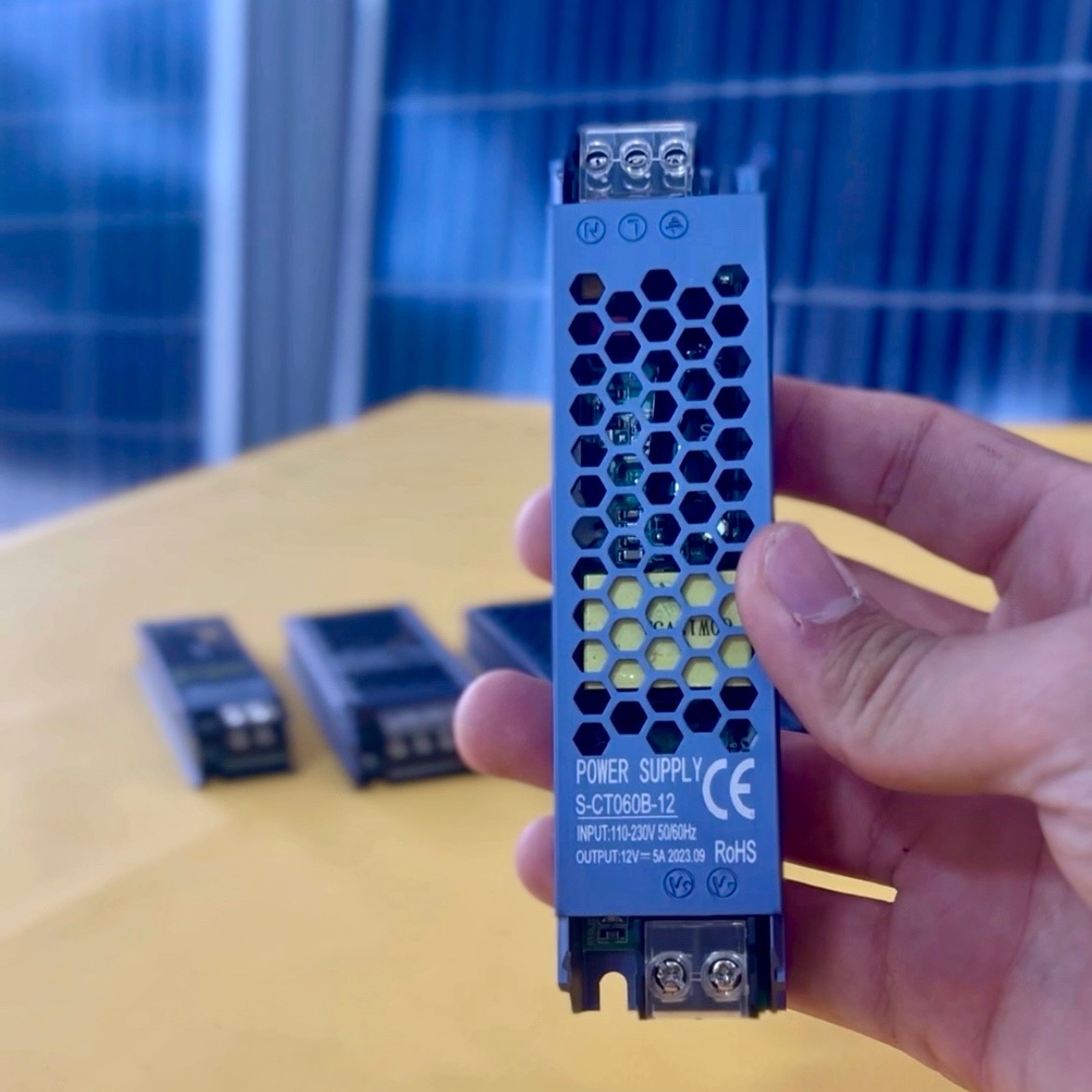

برند مودی یکی از برند نام آشنا در تولید تجهیزات برقی با کیفیت و ضمانت میباشد . یکی از محصولات با کیفیت از این شرکت انواع پاور سوئیچینگ میباشد . این پاور سوئیچینگ ها ابعاد کوچکتری دارند و جنس آلومینیوم و طراحی منحصر به فرد این سری پاورسوئیچینگ از برند مودی سبب شده تا بدون نیاز به فن ،حرارت خودش را دفع کند. این پاور سوئیچینگ ها در ۴ مدل ۵ ۸.۳ ۱۶ و ۲۵ عرضه میشود . برای آشنایی بهتر با این سری پاور سوئیچینگ ویدیو زیر را تماشا کنید .
برای دربافت ویژگی های بیشتر و مشخصات فنی این محصولات به لینک های زیر مراجعه نمایید .
آداپتور پاورسویچینگ منبع تغذیه ۲۲۰ به ۱۲ ولت ۵ آمپر ۶۰ وات مودی مدل ۱۲-S-CT060B
آداپتور پاورسویچینگ منبع تغذیه ۲۲۰ به ۱۲ ولت ۸.۳ آمپر ۱۰۰ وات مودی مدل S-CT100B-12
آداپتور پاورسویچینگ منبع تغذیه ۲۲۰ به ۱۲ ولت ۱۶,۷ آمپر ۲۰۰ وات مودی مدل ۱۲-S-CT200B
آداپتور پاورسویچینگ منبع تغذیه ۲۲۰ به ۱۲ ولت ۲۵ آمپر ۳۰۰ وات مودی مدل S-CT300B-12
